自然伽马仪器是无线随钻测井(LWD)作业中使用最广泛的一种仪器。自然界中的岩石都会含有不同数量的放射性元素，并且不断地放出射线。自然伽马仪器检测到这些射线，转换成可以量化的数据，通过这些数据，可以反映出地层的信息。

自然伽马仪器对于无线随钻应用来讲，可以最直观地分辨地层。通过自然伽马数据，可以分辨不同的地层，特别是结合钻井设计，可以判断钻具是否进入储层，轨迹是否在储层中穿行；也可以判断目标位置是否有油藏的。

安控·泽天盛海自然伽马仪器（GS-GR）已经在钻井作业中广泛使用，性能稳定。

自然伽马仪器(GS-GR)，使用专用的晶体，接受伽马射线转换成光子，再经由光电倍增管处理之后，被专业的计数电路计数，按照标准化的计量标准，换算成石油行业通用的计数单位数据。

自然伽马计数反映出地层信息。

通过判读自然伽马的变化趋势，结合轨迹设计，临井数据等，可以判断是否进入储层，这在控制仪器入窗是非常重要的地质确认数据。

进入储层后，伽马数据能够反馈出来是否当前钻出的轨迹在储层中，一旦偏离储层能够迅速反映并被地质工程师判读出来，重新调整钻进轨迹，返回储层。

在勘探井作业中，自然伽马仪器能够展现地层数据，确定是否有油层，以及油藏厚度等，为后期开发决策提供地质数据。

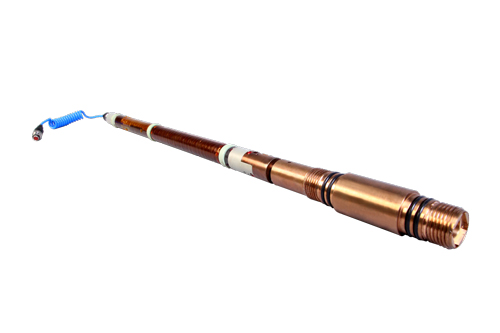

产品图


GS-GR

泽天盛海自然伽马仪器(GS-GR)在定向井、水平井作业中得到了广泛的应用，性能稳定，数据能够准确反映地层变化，是钻井作业中地质工程师做地质导向控制重要的参考依据。

在四川广安武胜地区女深002-H9作业中，该地区首次在钻井作业中使用自然伽马仪器。由于这个地区地层比较复杂，有断层，临井间地层存在差别，设计轨迹往往与实际地层有一定的差别，影响到钻遇

自然伽马仪.png 率。使用伽马仪器的目的就是在钻进作业中随时检测地层数据，根据实际地层调整轨迹。

在入窗阶段，伽马数据在两个地层间发生了明显变化，符合设计时的数据变化规律，表明正确入窗。

进入水平段时候，按照原轨迹，出现了伽马曲线变大的情况，判读为储层偏离，经过地质工程师分析，重新调整轨迹，又返回储层；此后又遇到类似情况，再次调整钻进轨迹，重新返回地层。

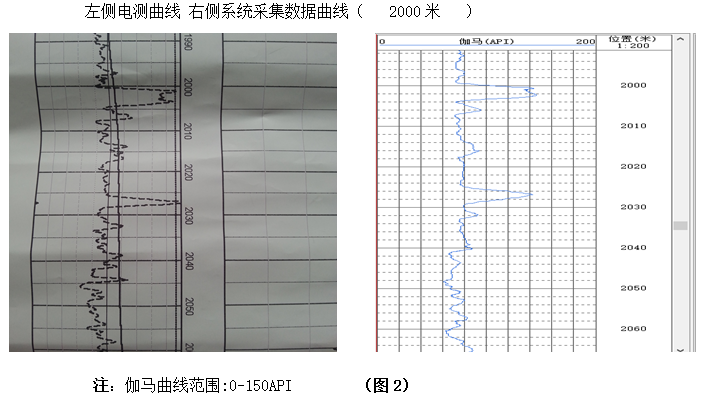

事后通过测井分析，该地层出现弯曲、断层，伽马曲线准确反映了这些位置，并辅助地质工程师找回储层位置，大幅保证了钻遇率。


GS-GR自然伽马仪器已经累计作业跨越100口井，效果良好，多次检测到油井设计阶段未能预知的地层变化，地质工程师据此调整轨迹，保证了储层的钻遇率。
